槽罐车气动紧急切断阀
槽罐车气动紧急切断阀
产品详情

产品特点

上海怡凌自主研发的新一代低温紧急切断阀产品系列YL-DJC槽罐车气动紧急切断阀,专门应用于低温槽车低温罐车管路系统上使用。YL-DJC槽罐车气动紧急切断阀具有安装便捷、结构简单、稳定可靠、绝对安全等特点,能承受零下196摄氏度低温,深受用户青睐。上海怡凌实业有限公司是国内目前唯一一家能够实现在不动原罐车管道的基础上完成气动紧急切断功能的厂家,并已获得国家专利。

截止日前,我司已经对多达70台罐车完成了改造升级工作并验收,共170多台YL-DJC槽罐车气动紧急切断阀

根据国家规定对罐车系统进行改造升级,在不变更及改装原有管路的前提下(原有手动阀阀体焊接在管道上,不得切割),将原有手动低温阀改造为气动低温紧急切断阀

众所周知,低温气动紧急切断阀选用直行程气动执行器,阀门的开闭是直行程上下拉动,而手动切断阀则是靠手轮回转式运动开启或关闭,若在手动切断阀的基础上,改为直行程运动的低温气动紧急切断阀在结构、动作、密封上(尤其是密封),有着相当难可行度。

按要求,原有管道使用的是手动切断阀,且均已焊接在管道上,要求在不动管道的基础上,保留原手动切断阀的阀体,用螺纹直接安装在阀体上,改为气动紧急切断阀,以完成项目改造。YL-DJC槽罐车气动紧急切断阀产品,到现场后,所有管路均不需切割或更改,只需将我司内螺纹直接拧在原管道阀体外螺纹上即可完成安装。

规格参数

公称压力(PN):1.6MPa、2.5MPa、4.0MPa

公称通径(DN):20mm~100mm

适用温度:-196℃~+80℃

紧急切断温度:+75±5℃

紧急切断时间:<2秒

适用介质:LO2、LN2、LAr、LNG、LC2H4等

连接形式:螺纹/承插焊/对焊/法兰

注意事项:氧气禁油

产品图纸(尺寸表请来电索取,可特殊定制)

             法兰式槽罐车紧急切断阀焊接式槽罐车紧急切断阀

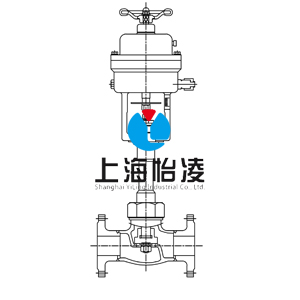

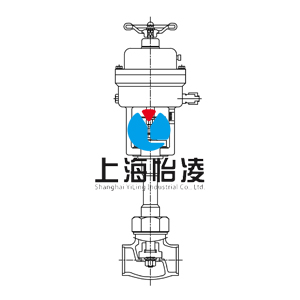

                           法兰式低温紧急切断阀                                 焊接式低温紧急切断阀

主要零件材料

阀体、阀盖、阀杆:不锈钢

填料:PTFE

阀瓣密封圈:PTFE或PCTFE

气缸、支架:铸铝

订货须知

请您尽量了解口径、压力、使用介质及工况条件,以便我公司提供更准确、更有针对性的服务。YL-DJC槽罐车气动紧急切断阀产品电子样本所涵盖的参数表、性能表、尺寸表、图片、文字描述等信息,仅为上海怡凌YL-DJC槽罐车气动紧急切断阀说明书的一部分,供选型参考之用。详细说明书以及CAD图纸、CAXA图纸、SW三维图等请来电索取。由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
